RUNDEN,SCHWEIßEN,ZENTRIEREN

Auf dieser Seite finden Sie:

.





Rundungsschalen

Mit Rundungsschalen werden PE-Rohre nach der Abquetschung gerundet.
Material: Stahl, verzinkt

Rundungsschalen

Bestell-Nummer

DA Rohr [mm]
11 007 0063 63
11 007 0075 75
11 007 0090 90
11 007 0110 110
11 007 0125 125
11 007 0140 140
11 007 0160 160
11 007 0180 180
11 007 0200 200
11 007 0225 225
11 007 0250 250

Sondergrößen? Fragen Sie uns an!



.





Rundungsschellen für PEP 75/6

Mit Rundungsschellen werden PE-Rohre nach der Abquetschung gerundet.
Material: Stahl, Oberfläche verzinkt

Rundungsschellen

Bestell-Nummer

DA Rohr [mm]
11 007 R032 32
11 007 R063 63

Sondergrößen? Fragen Sie uns an!



.





Rundungsringe

Mit Rundungsringen werden PE-Rohrenden beim Verschweißen von Elektromuffen nach der Abquetschung gerundet.
Gespannt werden die Spannschalen (Breite: 80mm) anhand einer Schraube und Mutter mit Trapezgewinde
Auch schwere Ausführungen lieferbar. (breitere Spannschalen: 100mm)
Material: stabile Stahl-Konstruktion, verzinkt

Rundungsringe

Bestell-Nummer

DA Rohr [mm]
11 007 R032 32
11 007 R040 40
11 007 R050 50
11 007 R063 63
11 007 R075 75
11 007 R090 90
11 007 R110 110
11 007 R125 125
11 007 R140 140
11 007 R160 160
11 007 R180 180
11 007 R200 200
11 007 R225 225
11 007 R250 250
11 007 R280 280
11 007 R315 315

Schwere Ausführung
11 0S7 R250 250
11 0S7 R280 280
11 0S7 R315 315

Sondergrößen? Fragen Sie uns an!





.





Hydraulische-Rundungsschellen für PE-Rohre

Mit der hydraulischen Rundungsschelle werden PE-Rohre beim Verschweißen von Elektromuffen nach der Abquetschung gerundet.
Gespannt wird mittels Hydraulikzylinder, dieser arbeitet in allen Lagen und ist für mehrere Schellendurchmesser verwendbar.
Material: stabile Stahl-Konstruktion, verzinkt

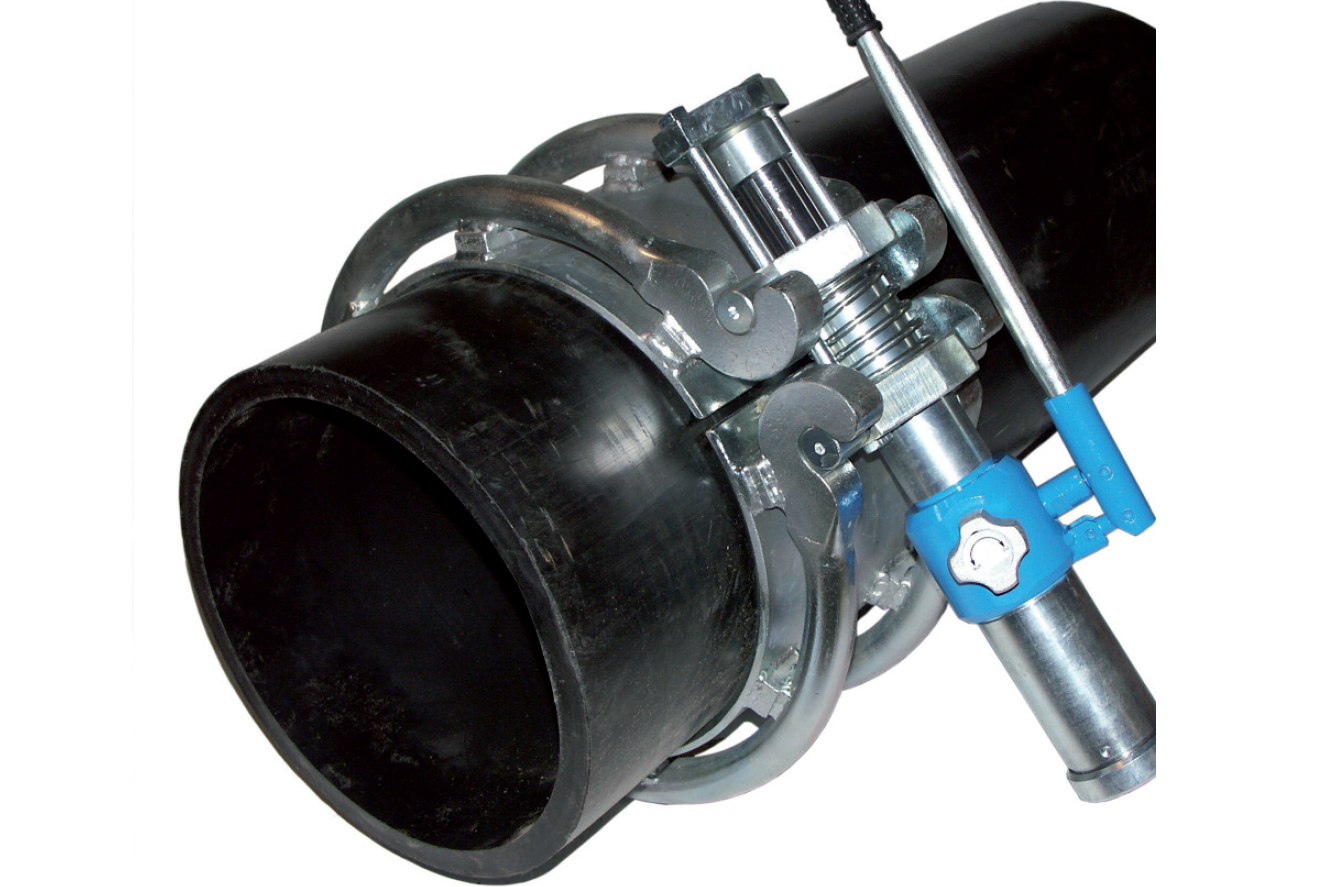

Rundungsschelle hydraulisch

Hydraulikzylinder AHZ

Bestell-Nummer

DA Rohr [mm]
11 RSH 0315 315
11 RSH 0355 355
11 RSH 0400 400
11 RSH 0450 450
11 RSH 0500 500
11 RSH 0560 560
11 RSH 0630 630
11 RSH 0710 710
11 RSH 0800 800
11 RSH 0900 900
11 RSH 1000 1000
11 RSH 1200 1200

passende Hydraulikzylinder

Bestell-Nummer

Rohrdurchmesser [mm]

Typ
11 010 5000 315 - 400 AHZ 5.4
11 010 6250 450 - 630 AHZ 6.0
11 010 6450 710 - 900 AHZ 6.2
11 010 9000 1000 - 1200 AHZ 9.0

Sondergrößen? Fragen Sie uns an!



.





Doppelklemmen

Doppelte Rohrhalteklemme zum Sichern, Zentrieren und Runden der Rohrenden beim Verschweißen von Elektromuffen.
Gespannt werden die breiten Spannschalen anhand einer Schraube und Mutter mit Trapezgewinde.
Eine Schelle ist auf dem Träger verschiebbar.
Material: stabile Stahl-Konstruktion, verzinkt

Doppelklemme PE

Bestell-Nummer

DA Rohr [mm]
11 V35 0063 63
11 V35 0075 75
11 V35 0090 90
11 V35 0110 110
11 V35 0125 125
11 V35 0140 140
11 V35 0160 160
11 V35 0180 180
11 V35 0200 200
11 V35 0225 225
11 V35 0250 250
11 V35 0280 280
11 V35 0315 315

Sondergrößen? Fragen Sie uns an!



.





Vierfach-Rohrhalteklemme

Vierfache Rohrhalteklemme zum Sichern, Zentrieren und Runden, um die spannungsfreie Verbindung beim Verschweißen von Elektromuffen zu ermöglichen.
Gespannt werden die breiten Spannschalen anhand einer Schraube und Mutter mit Trapezgewinde.
Zwei Schellen sind auf dem Träger verschiebbar.
Material: stabile Stahl-Konstruktion, verzinkt

Vierfachrohrhalteklemme

Bestell-Nummer

DA Rohr [mm]
11 435 0063 63
11 435 0075 75
11 435 0090 90
11 435 0110 110
11 435 0125 125
11 435 0140 140
11 435 0160 160
11 435 0180 180
11 435 0200 200
11 435 0225 225
11 435 0250 250
11 435 0280 280
11 435 0315 315
11 435 0355 355
11 435 0400 400

Sondergrößen? Fragen Sie uns an!



.





Rohrhalteklemme neigbar

Rohrhalteklemme neigbar 0° bis 90° zum Sichern, Zentrieren und Runden, um die spannungsfreie Verbindung beim Verschweißen von Elektromuffen zu ermöglichen.
Gespannt werden die breiten Spannschalen anhand einer Sternschraube bis DA63.
Ab DA75 werden die breiten Spannschalen anhand einer Schraube und Mutter mit Trapezgewinde gespannt.
Die Schellen sind auf dem Träger verschiebbar.
Diese Rohrhalteklemme ist in zweifacher oder vierfacher Ausführung lieferbar.
Material: stabile Stahl-Konstruktion, verzinkt

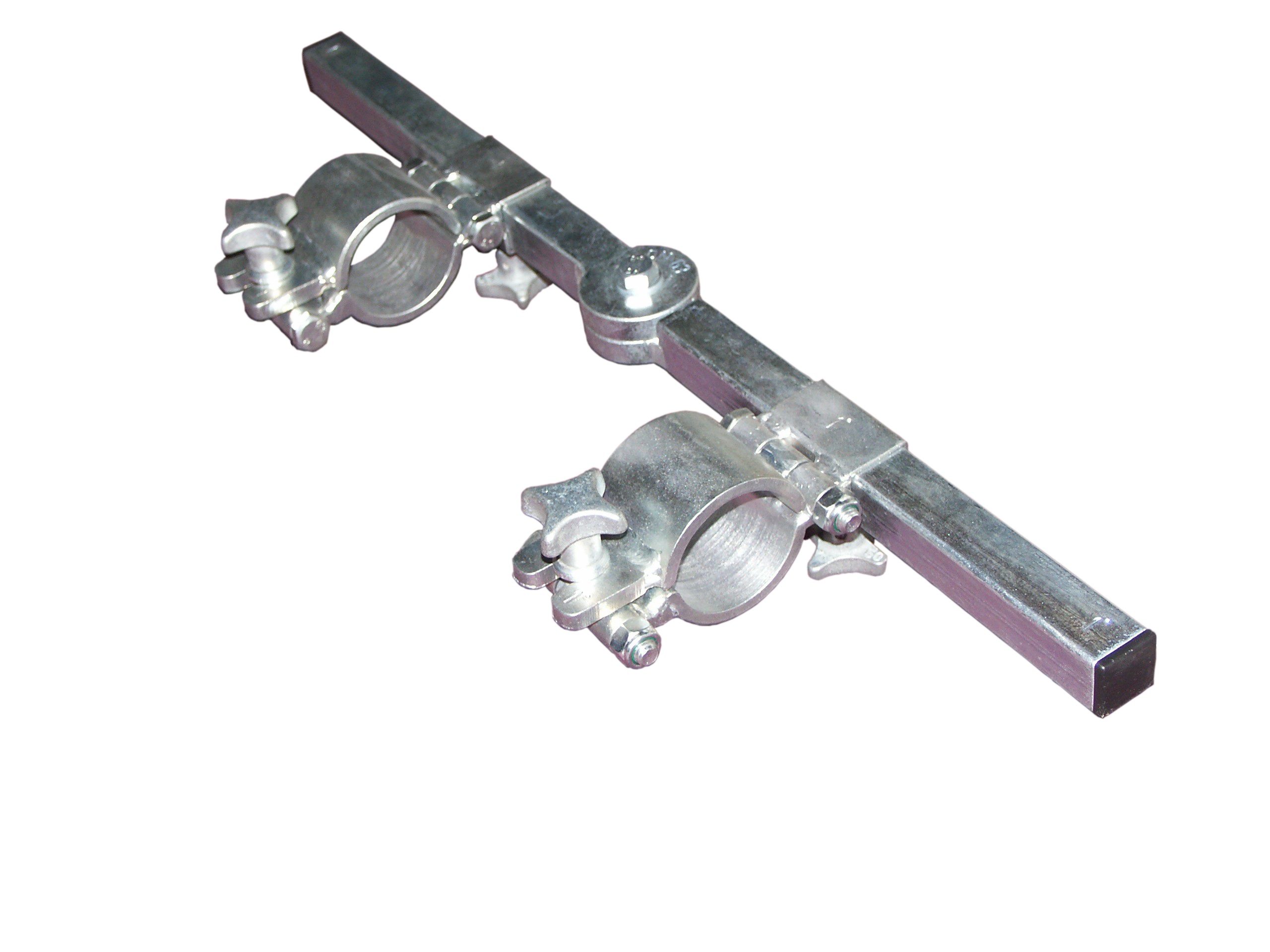

Rohrhalteklemme32 631

Rohrhalteklemme75 160

Bestell-Nummer

DA Rohr [mm]

Zweifache Ausführung
11 035 FK32 32
11 035 FK40 40
11 035 FK50 50
11 035 FK63 63
11 035 FK75 75
11 035 FK90 90
11 R35 F110 110
11 R35 F125 125
11 R35 F140 140
11 R35 F160 160

Vierfache Ausführung
11 435 FK32 32
11 435 FK40 40
11 435 FK50 50
11 435 FK63 63
11 435 FK75 75
11 435 FK90 90
11 435 R110 110
11 435 R125 125
11 435 R140 140
11 435 R160 160

Sondergrößen? Fragen Sie uns an!



.





Universal-Rohrhalteklemmen (für mehrere Durchmesser geeignet)

Universal-Rohrhalteklemme neigbar von 0° bis 90° zum Sichern, Zentrieren und Runden, um die spannungsfreie Verbindung beim Verschweißen von Elektromuffen zu ermöglichen.
Gespannt werden die breiten Spanneinsätze anhand Spanschraube und Muttern mit Trapezgewinde.
Die Schellen sind auf dem Träger verschiebbar.
Diese Rohrhalteklemme ist in zweifacher oder vierfacher Ausführung lieferbar.
Material: stabile Stahl-Konstruktion, verzinkt

UniversalRohrhalteklemme32 631

UniversalRohrhalteklemme75 1801

Bestell-Nummer

DA Rohr [mm]

Zweifache Ausführung
11 U35 0H63 25 - 63
11 U35 RH63 32 - 63
11 U35 0125 75 - 125
11 U35 0180 140 - 180

Vierfache Ausführung
11 U35 0463 25 - 63
11 U35 R463 32 - 63
11 U35 4125 75 - 125
11 U35 4180 140 - 180

Sondergrößen? Fragen Sie uns an!





.





Anbohrarmaturen-Rohrhalteklemmen

Rohrhalteklemme zum Positionieren, Zentrieren und teilweise Runden, um die spannungsfreie Verbindung beim Verschweißen von Elektromuffen an Anbohrarmaturen oder anderen Elementen zu ermöglichen.
Spannschraube und Mutter bei der breiten, verschiebbaren Schelle mit Trapezgewinde. Die schmale Schelle ist fest mit dem Träger verbunden.
Ein Verschweißen von Muffen bis zu 200mm länge sind mit dieser Rohrhalteklemme machbar.
Material: stabile Stahl-Konstruktion, verzinkt

Anbohrarmaturen Rohrhalteklemme

Bestell-Nummer

Schmale Schelle DA [mm]

Breite Schelle DA [mm]
11 A35 2525 25 25
11 A35 3232 32 32
11 A35 3240 32 40
11 A35 3250 32 50
11 A35 3263 32 63
11 A35 4040 40 40
11 A35 4050 40 50
11 A35 4063 40 63
11 A35 5050 50 50
11 A35 5063 50 63
11 A35 6363 63 63

Sondergrößen? Fragen Sie uns an!
