Auf dieser Seite finden Sie:
- Rohrzentrierung Lineare Innenzentrierung
- Rohrzentrierung Innenzentrierung Doppelschere - einfache Ausführung
- Rohrzentrierung Innenzentrierung Doppelschere - einfache Ausführung mit verlängertem Einspannschaft
- Rohrzentrierung Innenzentrierung - einfach Spreizkörper
- Rohrzentrierung Innenzentrierung Doppelschere - schwere Ausführung
- Rohrzentrierung Innenzentrierung Doppelschere - für Rohrbögen
Rohrzentrierung Lineare Innenzentrierung
Diese NELKE-Innenzentrierung bietet Spannkeile mit automatischem Durchmesserausgleich.
Die Spannkeile sind aus Edelstahl, Aluminium oder Kupfer lieferbar.
Bestell-Nummer
|
Spannbereich [mm] |
Gewicht [kg] |
| 11 012 2019 | 15 - 19 | 0,20 |
| 11 012 2020 | 16 - 20 | 0,20 |
| 11 012 2025 | 19 - 25 | 0,25 |
| 11 012 2032 | 24 - 32 | 0,50 |
| 11 012 2040 | 31 - 40 | 0,50 |
| 11 012 2052 | 38 - 52 | 1,25 |
| 11 012 2064 | 51 - 64 | 1,25 |
Sondergrößen? Fragen Sie uns an!

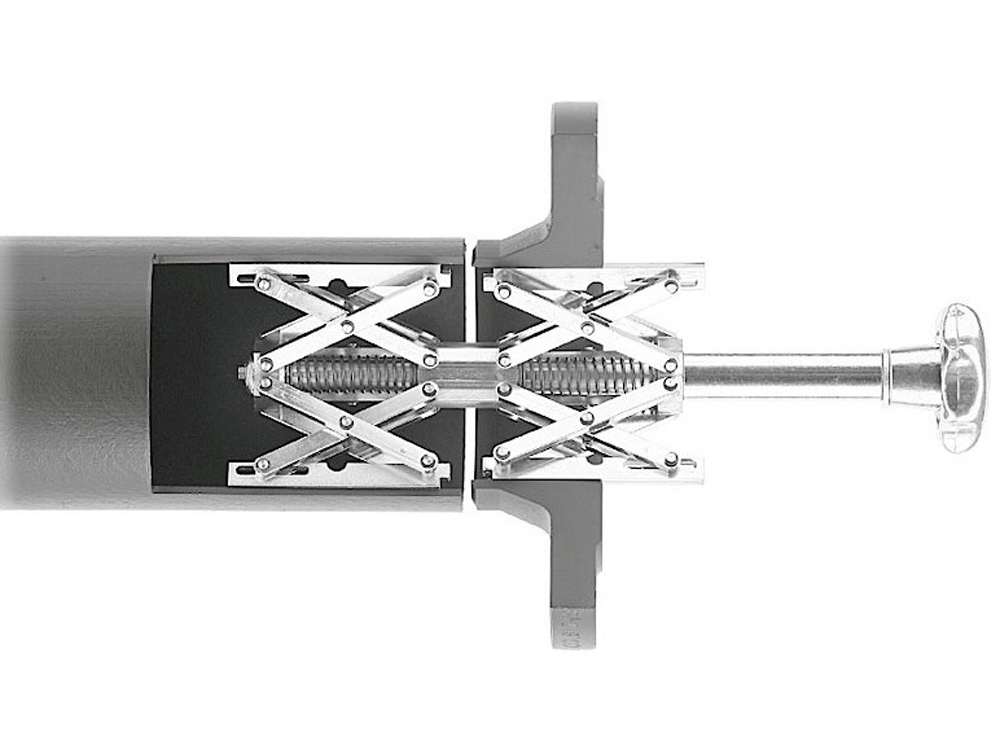

Rohrzentrierung Innenzentrierung Doppelschere - einfache Ausführung
Zentrieren und Spannen mit automatischem Durchmesserausgleich. Die Anlageschienen sind aus Edelstahl, Aluminium oder Kupfer lieferbar.
Bestell-Nummer
|
Spannbereich [mm] |
Gewicht [kg] |
| 11 A12 0140 | 54 - 140 | 1,25 |
| 11 A12 0220 | 85 - 220 | 3,60 |
Sondergrößen? Fragen Sie uns an!
Rohrzentrierung Innenzentrierung Doppelschere - einfache Ausführung mit verlängertem Einspannschaft
Diese NELKE-Innenzentrierung ist für Schweßdrehtische und Drehfutter geeignet, sie bietet deshalb einen verlängertem Einspannschaft.
Bestell-Nummer
|
Spannbereich [mm] |
Gewicht [kg] |
| 11 B12 0140 | 54 - 140 | 1,40 |
| 11 B12 0220 | 85 - 220 | 3,80 |
| 11 B12 0350 | 120 - 350 | 10,80 |
Sondergrößen? Fragen Sie uns an!
Rohrzentrierung Innenzentrierung - einfach Spreizkörper
Diese NELKE-Innenzentrierung dient zum Spannen und Zentrieren gleicher Durchmesser oder als Spannvorrichtung mit einem Spreizkörper.
Bestell-Nummer
|
Spannbereich [mm] |
Gewicht [kg] |
| 11 C12 0140 | 54 - 140 | 1,10 |
| 11 C12 0220 | 85 - 220 | 2,50 |
| 11 C12 0350 | 120 - 350 | 6,00 |
| 11 C12 0520 | 180 - 520 | 14,00 |
| 11 C12 0940 | 400 - 940 | 20,00 |
Sondergrößen? Fragen Sie uns an!
Rohrzentrierung Innenzentrierung Doppelschere - schwere Ausführung
Die Nelke-Innenzentrierung ist für schwergewichtige Teile geeignet. Sie ist mit unabhängig voneinander spannbaren Spreizelementen ausgestattet.
Bestell-Nummer
|
Spannbereich [mm] |
Gewicht [kg] |
| 11 412 0140 | 54 - 140 | 1,30 |
| 11 412 0220 | 85 - 220 | 3,90 |
| 11 412 0350 | 120 - 350 | 11,65 |
| 11 412 0520 | 180 - 520 | 27,00 |
| 11 412 0940 | 400 - 940 | 39,00 |
Sondergrößen? Fragen Sie uns an!
Rohrzentrierung Innenzentrierung Doppelschere - für Rohrbögen
Diese NELKE-Innenzentrierung ist mit unabhängig voneinander spannbaren Spreizelementen ausgestattet.
Der untere Spreizkörper wird im Rohrbogen so weit gespannt, dass die Vorderkanten des oberen Spreizkörpers an der Stirnseite des Rohrbogens anliegen. Die Anlageschienen sind auf Wunsch aus Edelstahl lieferbar.
Bestell-Nummer
|
Spannbereich [mm] |
Gewicht [kg] |
| 11 512 0115 | 54 - 115 | 1,00 |
| 11 512 0195 | 85 - 195 | 3,30 |
| 11 512 0315 | 120 - 315 | 9,50 |
| 11 512 0520 | 180 - 520 | 23,10 |
Sondergrößen? Fragen Sie uns an!
